淺談建筑工程彩釉玻璃加工技術(shù)

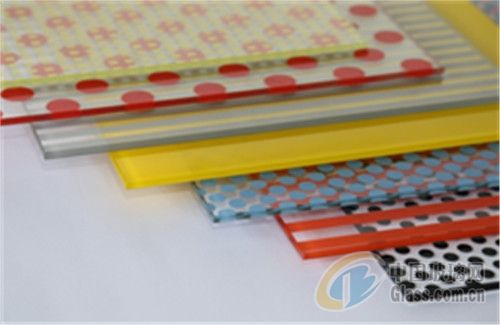

彩釉玻璃是將無機釉料通過絲網(wǎng)印刷、滾筒印刷和數(shù)碼釉料打印等施釉工藝涂覆（或處理）在玻璃表面，經(jīng)過干燥、加熱爐加熱至玻璃釉料熔融狀態(tài)，并經(jīng)過鋼化淬冷制得。通過加熱燒結(jié)，使釉層與玻璃性結(jié)合成一體，具有良好的抗酸堿性和安全性高的玻璃裝飾產(chǎn)品。彩釉玻璃作為一種建筑玻璃材料，其很大的特點不僅是具有裝飾功能，而且使建筑呈現(xiàn)出豐富的色調(diào)和圖案，并隨著光線的變化給予動態(tài)美。如圖1-1所示目前常見的彩釉玻璃。

　　釉料的特性

　　釉料材料分氧化物釉料和金屬釉料，其中建筑用彩釉大多數(shù)是無機材料釉料。建筑用釉料施釉的方法多為絲網(wǎng)印刷和棍筒印刷。該釉料成分由熔塊、色料和油劑等成分組成。

　　色料

　　色料是由金屬氧化物或化合物按一定比例經(jīng)過研磨、混合、燒結(jié)、清洗、過濾、烘干、再研磨成粉體而制成，如圖2-1所示。色料在釉料中起到著色作用，在玻璃鋼化（釉料燒結(jié)）時，色料、熔塊和玻璃相互黏結(jié)在一起，形成有色層。色料除了顯示釉料的顏色外還有一定遮陽性。

　　色料的種類很多如硒紅、鎘紅、鐵紅、鉻綠、鎘硒黃、鈷藍(lán)、鈦白等等。其顏色主要由金屬氧化物中顯色離子體現(xiàn)的，而且這些物質(zhì)具有一定的耐高溫化學(xué)穩(wěn)定性，也屬于無機化學(xué)染料的范疇。

　　各種顏色的色料所選用的金屬氧化物其燒結(jié)溫度及燒結(jié)時間都各不相同，需要按照工藝流程加以控制。燒結(jié)冷卻后需要進(jìn)行清洗，其目的是去除燒結(jié)時產(chǎn)生的可溶性鹽類及其它雜質(zhì)。色料在使用時的堆積密度和顆粒的粒徑大小有關(guān)系，顆粒粒徑越小，比表面積越大，表面能相對就越大，其分散程度就越大。色料的粒徑一般要求控制研磨到5μm以下。粒徑小的色料，容易獲得均勻的彩釉層。

　　熔塊

　　熔塊右腳基釉，其本質(zhì)就是類玻璃物質(zhì)，是易熔玻璃研磨成的粉體材料，燒結(jié)后可黏結(jié)色素與玻璃本體。如圖2-2所示。

　　熔塊的就是將無機色料高度分散，在較低溫度下載玻璃表面融化，與玻璃本體融合在一起，在燒結(jié)過程中熔塊融化時，色料將其染色成有色玻璃，此玻璃與基板表面結(jié)合成一個整體形成彩釉玻璃。

　　色料的顏色成分不同，熔塊熔融時所呈現(xiàn)的顏色也不同，因此熔塊的成分應(yīng)根據(jù)色料的成分及所要求的顏色而選擇匹配的成分。熔塊的的成分等同于玻璃的主要成分，包括：SiO2、B2O3、NaO、ZnO、K2O、CaO、Fe2O3、CdO、Al2O3、P2O5等，某些低溫玻璃熔塊中也加入了PbO。其化學(xué)原料成分是：石英、純堿、長石、紅丹、硼酸、鈦白、氧化鎘等。

-轉(zhuǎn)自中國玻璃網(wǎng)
